I N S P I R A I R

 Visto il sucesso la gamma inserisce Nuovi modello per nuove esigenze

Macchina evoluta con caratteristiche di silenziosità, controllo da AP, visualizzazione filtri, controllo in automatico con sensori umidità, ecc. accessori su richiesta

Modelli disponibili

Abitazioni 80m2

InspirAIR® Home SC150

Mini 60 m3/H -*- MAX 145 m3/H
Abitazioni 110m2

InspirAIR® Home SC200

Mini 100 m3/H -*- MAX 210 m3/H
Abitazioni 170m2 InspirAIR® Home SC240 Mini 120 m3/H -*- MAX 280 m3/H
Abitazioni 200m2 InspirAIR® Home SC370 Mini 80 m3/H -*- MAX 370 m3/H

Come si calcola il tipo di macchina
Sistema sisntetico Area X Altezza pavimento finito X Volumi ora richiesti dalla normativa vigente (0,5)
Sistema secondo normativa del uso dei locali

Ogni locale secondo la UNI10339 ad esempio il bagno con o senza doccia si deve calcolare così, Esempio;

Area X Altezza X 4 = mt

 3 x 2 x 2,6  x 4 = 62,4 m3/H

calcolando tutte le stanze si determina il fa bisogno di ossigenazione dell'abitazione in cui viviamo

Sistema tenedo conto della vivibilità

Si è determinato da calcoli non da noi che il fa bisogno a persona in un'ora sia da 28>32 m3/H .

Si determina che le persone risiedano sia date dal n° di letti più un affolamento casuale per un massimo di n° X

Esempio;

n° 4 + 6  x 30m3/H = 184 m3/H

la macchina va calcolata per un MAX di  190m3/H a un Min di 120m3/H

InspirAIR® Home SC 150 a 370



STRUTTURA

• Corpo unico impermeabile in polipropilene espanso ad alta densita (PPE) privo di composti organici volatili

• Rivestimento con pannelli auto-portanti in acciaio laccato di colore grigio RAL 9003 e film protettivo anti-graffio

• Scarico di condensa laterale con sifone piatto a membrana in silicone Scambiatore di calore

• Tipologia ad altissima efficienza in alluminio con funzionamento in controcorrente a flussi incrociati

• Rendimento di scambio termico > 90% secondo la normativa UNI EN 13141-7 e UNI EN 308

By-pass totale

• Range di apertura 0-100% con funzionamento automatico gestito tramite sonde di temperatura; la filtrazione dell’aria e garantita anche con by-pass completamente aperto.

Motoventilatori

• Motori brushless EC conformi alla normativa UNI EN 5801

• Ventilatori centrifughi a pale rovesce direttamente accoppiati ai motori tramite cuscinetti a sfera.

Filtrazione dell’aria secondo EN ISO 16890

• Filtro aria in estrazione per polveri (Coarse 65%)

• Filtro aria in immissione per pollini (Coarse 65%)

• Filtro aria in immissione antiparticolato (ePM1 60%)

• Filtro aria in immissione antibatterico (ePM1 90%)

Protezione anti-gelo

• Sbrinamento automatico con sbilanciamento delle portate o tramite controllo Bus della batteria elettrica esterna da canale BCA (accessorio)

Programmazione a bordo macchina

• Nella versione Premium il pannello a bordo macchina e costituito dal CORE: touchpad digitale di configurazione. Consente di programmare tutti i parametri di funzionamento dell’unita di ventilazione. Attraverso l’anello luminoso il CORE comunica all’utente lo stato di intasamento dei filtri, il livello di ventilazione e la qualita dell’aria all’interno dell’abitazione. (Prevedere sensore IAQ - Indoor Air Quality).

•Nella versione Classic il pannello di controllo consente di programmare i principali parametri di funzionamento dell’unita di ventilazione attraverso un display digitale

Controllo e comando remoto

• Attraverso l’applicazione AldesConnect™ disponibile per tutti i dispositivi Android e iOS monitora in tempo reale la qualita dell’aria e lo stato di funzionamento del sistema di ventilazione, gestisce la programmazione oraria e consente la regolazione di tutti i paramenti funzionali dell’unita di ventilazione

•Attraverso il pannello di controllo remotabile con schermo LCD multifunzione: 4 velocita regolabili, allarme filtri, indicatore funzionamento by-pass, programmazione oraria e display di visualizzazione di tutti i parametri di funzionamento dell’unita di ventilazione

•Attraverso sonde di qualita aria ambiente (IAQ - Indoor Air Quality) con segnale proporzionale 0-10V

•Attraverso un sistema domotico di controllo e gestione (BMS - Building Management System) con protocollo di comunicazione ModBus, disponibile unicamente nella versione Premium e Classic Modbus

•Attraverso un pulsante per attivare la massima velocita di ventilazione

CAMPO DI APPLICAZIONE

• Ventilazione doppio flusso con recupero di calore ad elevata efficienza

• 4 tipologie di funzionamento: a portata costante, a velocita costante, a pressione

costante (igroregolabile in funzione del tasso di umidita rilevato), a portata variabile

in funzione di un segnale 0-10V (in funzione della qualita dell’aria ambiente rilevata da sonde IAQ - Indoor Air Quality)

• 4 velocita differenti con funzionamento temporizzabile impostabili dall’utente

INSTALLAZIONE

• Installazione orizzontale in controsoffitto oppure verticale a parete

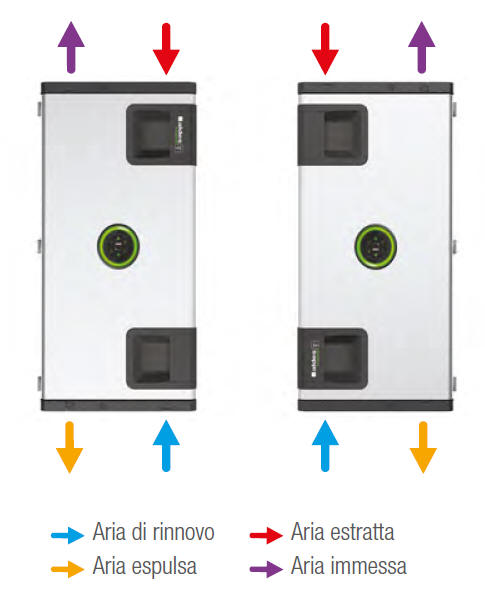

• Possibilita di scegliere il lato degli attacchi in posizione speculare: versione destra oppure versione sinistra

• Sistema di fissaggio One-Click con barra d’acciaio a scomparsa anti-vibrante

•Accesso frontale facilitato per la sostituzione dei filtri attraverso appositi vani con apertura ad incastro

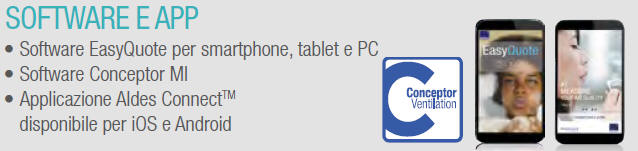

SOFTWARE E APP

• Software EasyQuote per smartphone, tablet e PC

• Software Conceptor MI

• Applicazione Aldes ConnectTM disponibile per iOS e Android



Qualità dell’aria e recupero energetico

Pannello comando Filare con Controllo Bypass e Filtri

Pannello di comando a cristalli

Filtri Sensore CO2

Sistema ConnectTM disponibile per

iOS e Android

Resistenz da 600+1000W 230V per preriscaldamento
